Bombas de vácuo RV + RVB com alto desempenho

Bombas de vácuo.

Este tipo de bomba pode ser encontrado em todas as áreas da indústria onde o vácuo é necessário, desde a pressão atmosférica até 1×10-3 mbar (adequadamente adaptada). Alguns exemplos são as indústrias alimentar, eléctrica, mecânica, química e muitas outras.

A principal caraterística destas bombas é a sua utilização para a bombagem de materiais que contaminam as águas residuais e o tratamento dos líquidos que as acompanham, o que as torna altamente ecológicas. O mesmo se aplica às bombas de vapor onde é necessária a recuperação mais pura. São ideais para ciclos de bombagem extremamente curtos em câmaras de grandes dimensões.

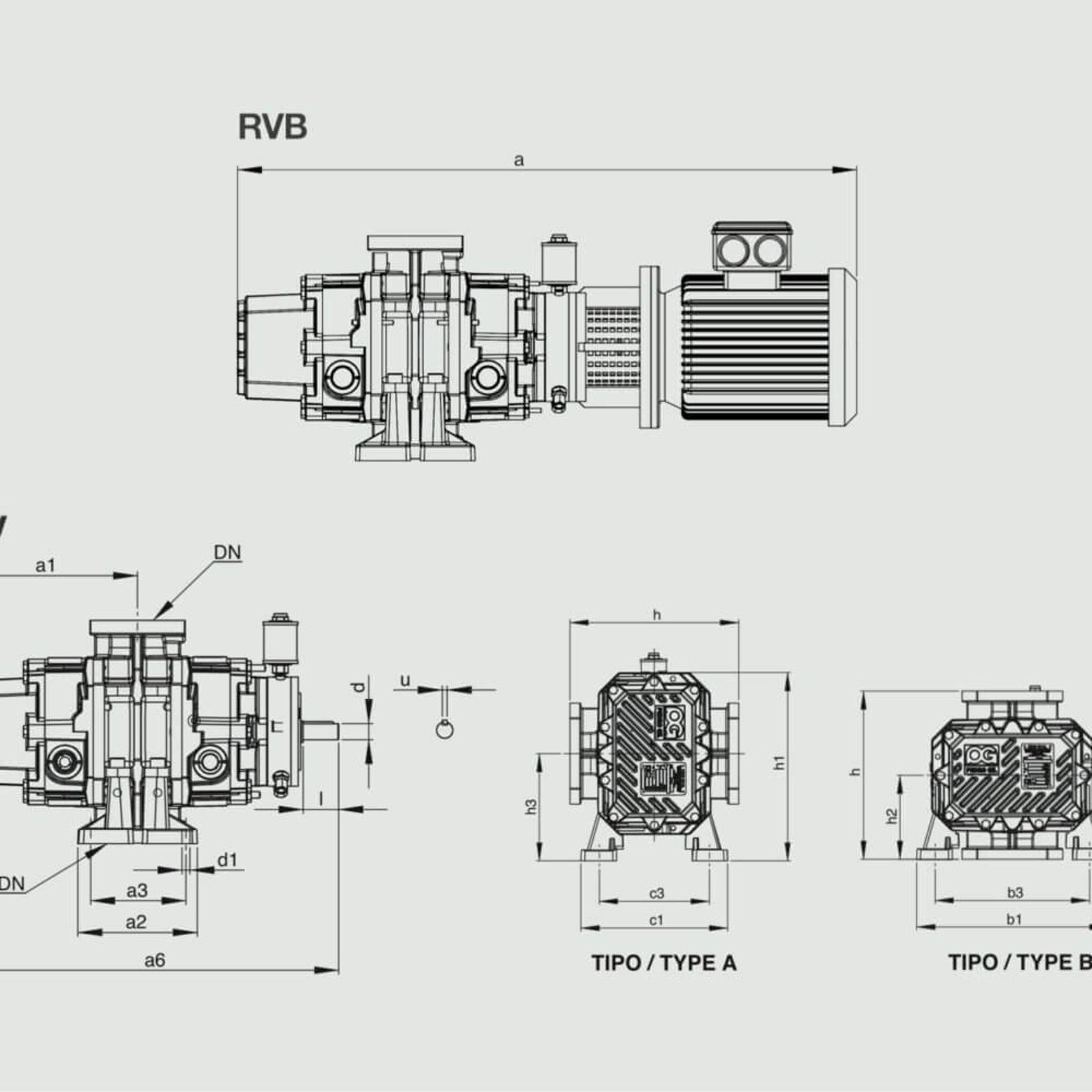

Características de construção das bombas RV + RNV

As bombas RVB são geralmente encontradas combinadas com bombas de estágio inicial e condensadores dispostos em série, embora este último seja menos frequente. O eixo de acionamento das bombas Roots é ativado diretamente pelo eixo do motor através de uma fixação flexível. A entrada do eixo motor é selada por segmentos de fecho com uma câmara de óleo, e inclui também uma câmara de arrefecimento para eliminar o calor produzido pelo fecho.

Os vedantes e outros elastómeros são feitos de fluoroelastómero VITON. O tipo RVB está equipado com motores normalizados montados em flanges que funcionam com corrente alternada trifásica em conformidade com os regulamentos IEC.


Bombas do tipo Roots.

As bombas do tipo Root pertencem ao grupo das bombas de deslocamento positivo. Dois pistões simétricos, em forma de oito, rodam em direcções opostas sem se tocarem nem na caixa, devidamente engrenados e alojados no interior do grupo de bombagem. A ativação dos pistões é feita através de uma caixa de velocidades que sincroniza a rotação e garante a ausência de contacto entre eles. As bombas de tipo Roots são mais bem utilizadas em combinação com uma bomba de fase inicial (bombas de anel líquido, bombas de palhetas rotativas, etc.)

Com um acoplamento adequado entre a bomba da fase inicial e as diferentes unidades, é possível atingir uma capacidade de bombagem muito boa a um vácuo muito elevado. São especialmente adequados quando são necessárias velocidades elevadas e baixa pressão.

Recursos

Características de construção das bombas RV + RNV

As bombas RVB são geralmente encontradas combinadas com bombas de estágio inicial e condensadores dispostos em série, embora este último seja menos frequente. O eixo de acionamento das bombas Roots é ativado diretamente pelo eixo do motor através de uma fixação flexível. A entrada do eixo motor é selada por segmentos de fecho com uma câmara de óleo, e inclui também uma câmara de arrefecimento para eliminar o calor produzido pelo fecho.

Os vedantes e outros elastómeros são feitos de fluoroelastómero VITON. O tipo RVB está equipado com motores normalizados montados em flanges que funcionam com corrente alternada trifásica em conformidade com os regulamentos IEC.


Bombas do tipo Roots

Bombas do tipo Roots.

As bombas do tipo Root pertencem ao grupo das bombas de deslocamento positivo. Dois pistões simétricos, em forma de oito, rodam em direcções opostas sem se tocarem nem na caixa, devidamente engrenados e alojados no interior do grupo de bombagem. A ativação dos pistões é feita através de uma caixa de velocidades que sincroniza a rotação e garante a ausência de contacto entre eles. As bombas de tipo Roots são mais bem utilizadas em combinação com uma bomba de fase inicial (bombas de anel líquido, bombas de palhetas rotativas, etc.)

Com um acoplamento adequado entre a bomba da fase inicial e as diferentes unidades, é possível atingir uma capacidade de bombagem muito boa a um vácuo muito elevado. São especialmente adequados quando são necessárias velocidades elevadas e baixa pressão.
